激光锡球焊接模块

出球速度---每秒8颗球

優越的産出---每小时7200箇点

良率– 99.5% 以上

0769-23127991

産品特点

高性能

出球速度---每秒8颗球
優越的産出---每小时7200箇点

高精度

良率– 99.5% 以上
焊接精度控製在±5μm以內

高靈活

锡球选择 – 從100微米到1800微米
高焊接金属– SnPb, SnAg, SnAgCu, AuSn,

産品参數

控製方式	PLC控製+PC图像处理
功率	3KW
電源	AC220V
特殊氣源	氮氣
Bond头尺寸	350220105 mm
控製器尺寸	370300210 mm

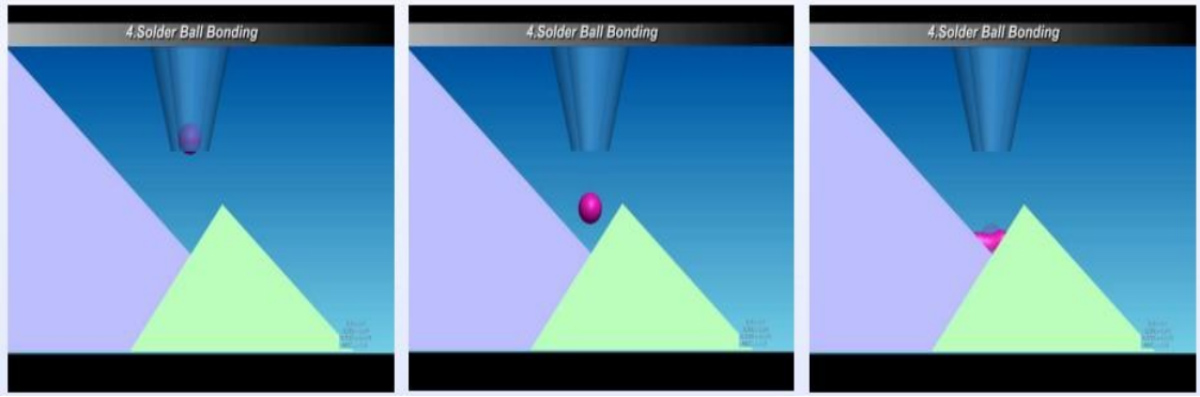

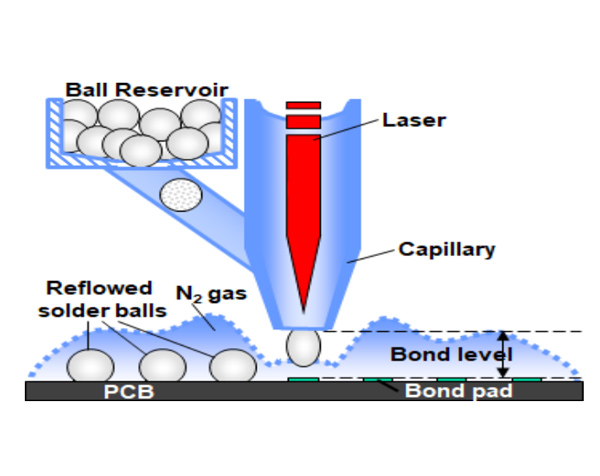

激光锡球焊接模组原理

原理：

利用機械运動的方式将锡球分成一颗一颗地运送到焊嘴，利用激光照射，将锡球熔化，在压力的作用下喷射到焊件上。由于锡球的位置以及焊嘴內的参數都由檢測機构实时监測，可以准确地控製激光髮射器的开始喷射时间点，因此可以达到高精度高准确率的焊接。

過程：

• 加入锡球到锡球腔，經過分球，單独锡球進入導向通道；
• 锡球通過導向通道到达喷嘴端部，髮射激光融化，加压喷射到焊盘上，完成焊接。
